概述
D643系列精小型气动法兰式蝶阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和法兰式软(硬)密封蝶阀组成,属旋转型调节或开关蝶阀.D643F为软密封,D643H为硬密封.
该产品以压缩空气为动力源，借助电磁阀或电气阀门定位器的控制信号,实现对阀门快速开关或比例式控制。
该产品阀座为浮动式,具有自动对准中心的功能,阀板为圆锥形,三维偏心安装，阀门开启或关闭时，有效防止阀座磨损.具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断功能等特点。产品广泛用于造纸、石化、冶金、航天、食品、医药、水处理等行业。
气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时，阀门保持于失电或失气时位置，以确保生产。单作用在失电或失气时，阀门处于原始极限位置（全开或全关），以确保生产过程处于安全位置。
主要技术参数
|
公称通径mm
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
额定流量系数KV
|
95
|
130
|
220
|
400
|
650
|
1150
|
1920
|
3070
|
4270
|
5720
|
7400
|
9400
|
12300
|
17900
|
|
公称压力MPa
|
1.6 、2.5、 4.0
|
|
额定行程
|
90°
|
|
固有流量特性
|
近式等百分比特性
|
|
阀体材质
|
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
阀座材质
|
软密封：PTFE；硬密封：铸钢或不锈钢
|
|
阀芯材质
|
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
介质温度℃
|
软密封-40~+130、硬密封-40~+350
|
|
气源压力MPa
|
0.4~0.6
|
|
连接形式
|
GB9113-2000（JB/T79-94）
|
|
泄漏量
|
软密封：Ⅵ级、硬密封：Ⅳ级
|
|
执行器
|
|
|
RD双作用/RC单作用气缸（表面和缸内壁阳极硬氧化处理）
|
注：可为用户提供ANSI、JPI等法兰标准制造的产品
可配附件
开关型：电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。
调节型：电气阀门定位器，空气过滤减压器等。
执行器转扭及动作时间
|
执行器型号RD/RC
|
0030
|
0060
|
0100
|
0150
|
0220
|
0300
|
0450
|
0600
|
0900
|
1200
|
2000
|
3000
|
|
执行器缸径
|
63
|
75
|
88
|
100
|
115
|
125
|
145
|
160
|
180
|
200
|
240
|
265
|
|
扭
矩
|
4bar气源
|
23.5
|
46.5
|
73.2
|
106
|
172
|
221
|
348
|
453
|
612
|
850
|
1496
|
2156
|
|
5bar气源
|
29.3
|
58.2
|
91.5
|
133
|
215
|
277
|
434
|
567
|
765
|
1063
|
1870
|
2695
|
|
开
关
时
间
|
开向
|
双作用
|
0.3
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
2.0
|
2.7
|
3.5
|
4.0
|
|
单作用
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.8
|
2.4
|
3.5
|
4.1
|
4.5
|
|
关向
|
双作用
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1.1
|
1.4
|
1.7
|
2.2
|
3.2
|
4.0
|
4.5
|
|
单作用
|
0.4
|
0.5
|
0.6
|
0.9
|
1.1
|
1.4
|
1.8
|
2.1
|
2.8
|
4.0
|
4.6
|
5.0
|

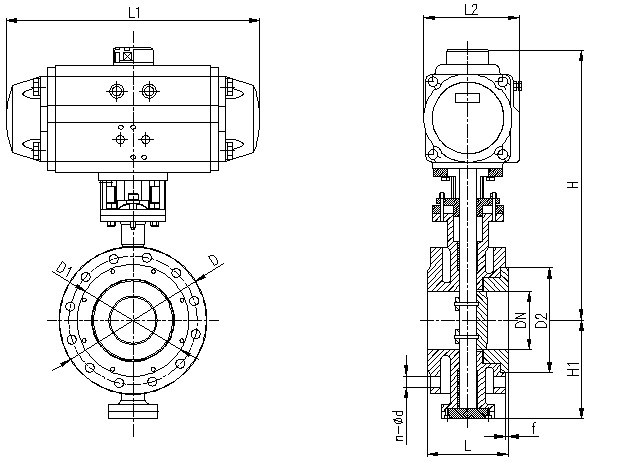

外形尺寸
D643(F、H)-PN16（1.6MPa）
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-Φd
|
|
50
|
108
|
158.5
|
83
|
277
|
65
|
165
|
125
|
99
|
3
|
4-Φ18
|
|
65
|
112
|
158.5
|
83
|
287
|
75
|
185
|
145
|
118
|
3
|
4-Φ18
|
|
80
|
114
|
210.5
|
94.5
|
365
|
85
|
200
|
160
|
132
|
3
|
8-Φ18
|
|
100
|
127
|
247.5
|
106.3
|
420
|
130
|
220
|
180
|
156
|
3
|
8-Φ18
|
|
125
|
140
|
268.5
|
123
|
436
|
175
|
250
|
210
|
184
|
3
|
8-Φ18
|
|
150
|
140
|
315
|
141
|
466
|
190
|
285
|
240
|
211
|
3
|
8-Φ22
|
|
200
|
152
|
345
|
151.5
|
593
|
215
|
340
|
295
|
266
|
3
|
12-Φ22
|
|
250
|
165
|
437.5
|
187
|
682
|
265
|
405
|
355
|
319
|
3
|
12-Φ26
|
|
300
|
178
|
487
|
204
|
725
|
305
|
460
|
410
|
370
|
4
|
12-Φ26
|
|
350
|
190
|
543
|
222
|
832
|
340
|
520
|
470
|
429
|
4
|
16-Φ26
|
|
400
|
216
|
633
|
262
|
862
|
360
|
580
|
525
|
480
|
4
|
16-Φ30
|
|
450
|
222
|
1845
|
527
|
945
|
400
|
640
|
585
|
548
|
4
|
20-Φ30
|
|
500
|
229
|
1845
|
527
|
1058
|
430
|
715
|
650
|
609
|
4
|
20-Φ33
|
|
600
|
267
|
1845
|
527
|
1108
|
490
|
840
|
770
|
720
|
5
|
20-Φ36
|
|
700
|
292
|
1860
|
545
|
1170
|
555
|
910
|
840
|
794
|
5
|
24-Φ36
|
|
800
|
318
|
1860
|
545
|
1325
|
620
|
1025
|
950
|
901
|
5
|
24-Φ39
|
主要外形及连接尺寸D643(F、H)-PN25(2.5MPa)
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-Φd
|
|
50
|
108
|
158.5
|
83
|
277
|
65
|
165
|
125
|
99
|
3
|
4-Φ18
|
|
65
|
112
|
210.5
|
94.5
|
287
|
75
|
185
|
145
|
118
|
3
|
8-Φ18
|
|
80
|
114
|
247.5
|
106.3
|
365
|
85
|
200
|
160
|
132
|
3
|
8-Φ18
|
|
100
|
127
|
268.5
|
123
|
420
|
130
|
235
|
190
|
156
|
3
|
8-Φ22
|
|
125
|
140
|
315
|
141
|
436
|
175
|
270
|
220
|
184
|
3
|
8-Φ26
|
|
150
|
140
|
345
|
151.5
|
466
|
190
|
300
|
250
|
211
|
3
|
8-Φ26
|
|
200
|
152
|
437.5
|
187
|
593
|
215
|
360
|
310
|
274
|
3
|
12-Φ26
|
|
250
|
165
|
487
|
204
|
682
|
265
|
425
|
370
|
330
|
3
|
12-Φ30
|
|
300
|
178
|
543
|
222
|
702
|
305
|
485
|
430
|
389
|
4
|
16-Φ30
|
|
350
|
190
|
633
|
262
|
832
|
340
|
555
|
490
|
448
|
4
|
16-Φ33
|
|
400
|
216
|
1845
|
527
|
910
|
360
|
620
|
550
|
503
|
4
|
16-Φ36
|
|
450
|
222
|
1845
|
527
|
1005
|
400
|
670
|
640
|
548
|
4
|
20-Φ36
|
|
500
|
229
|
1845
|
527
|
1058
|
430
|
730
|
660
|
609
|
4
|
20-Φ36
|
|
600
|
267
|
1860
|
545
|
1110
|
490
|
845
|
770
|
720
|
4
|
20-Φ39
|
|
700
|
292
|
1860
|
545
|
1255
|
555
|
960
|
875
|
820
|
5
|
24-Φ42
|
|
800
|
318
|
1860
|
545
|
1325
|
620
|
1085
|
990
|
928
|
5
|
24-Φ48
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形及连接尺寸 D643(F、H)-PN40（4.0MPa）
|
公称
通径
|
外形尺寸
|
连接法兰尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-Φd
|
|
50
|
108
|
158.5
|
83
|
277
|
65
|
165
|
125
|
99
|
3
|
4-Φ18
|
|
65
|
112
|
210.5
|
94.5
|
310
|
75
|
185
|
145
|
118
|
3
|
8-Φ18
|
|
80
|
114
|
247.5
|
106.3
|
375
|
85
|
200
|
160
|
132
|
3
|
8-Φ18
|
|
100
|
127
|
268.5
|
123
|
436
|
130
|
235
|
190
|
156
|
3
|
8-Φ22
|
|
125
|
140
|
315
|
141
|
462
|
175
|
270
|
220
|
184
|
3
|
8-Φ26
|
|
150
|
140
|
345
|
151.5
|
543
|
190
|
300
|
250
|
211
|
3
|
8-Φ26
|
|
200
|
152
|
437.5
|
187
|
665
|
215
|
375
|
320
|
284
|
3
|
12-Φ30
|
|
250
|
165
|
487
|
204
|
752
|
265
|
450
|
385
|
315
|
3
|
12-Φ33
|
|
300
|
178
|
543
|
222
|
820
|
305
|
515
|
450
|
409
|
4
|
16-Φ33
|
|
350
|
190
|
633
|
262
|
938
|
340
|
580
|
510
|
465
|
4
|
16-Φ36
|
|
400
|
216
|
1845
|
527
|
970
|
360
|
660
|
585
|
535
|
4
|
16-Φ39
|
|
450
|
222
|
1845
|
527
|
1005
|
400
|
685
|
610
|
560
|
4
|
20-Φ39
|
|
500
|
229
|
1845
|
527
|
1145
|
430
|
755
|
670
|
615
|
4
|
20-Φ42
|
|
600
|
267
|
1860
|
545
|
1195
|
490
|
890
|
795
|
735
|
4
|
20-Φ48
|
注： 根据不同阀门扭矩、使用介质酸甜、不同类别执行器型号，其相关尺寸随之变化。RD/RC系列气动阀门执行器可配至DN350，AW系列执行器可配蝶阀DN200~1600.
型号编制
GY T D 6 43 X 10 D DN
港仪 控制方式 蝶阀 驱动方式 连接方式 密封材料 公称压力 作用方式 阀口径
公司 T为调节型 6为气动 71为对夹式 X为橡胶 10为1.0MPa D为单作用
开关型省略 9为电动 43为法兰式 F为四氟 16为1.6MPa 双作用省略
H为硬密封
