亿米基防爆电动双偏心硬密封法兰蝶阀
一、产品基本信息
-
产品全称：D943H-10C DN700 WCB铸钢防爆型电动双偏心硬封法兰蝶阀（配套ZB60-24/380智能防爆电动执行器+QDX3-7蜗轮减速箱）
-
产品类型：大口径工业级防爆型自控截断兼调节蝶阀
-
核心用途：专为大流量、易燃易爆、常温低压全压差工况设计，实现管路介质的远程自动通断控制和粗流量调节。
-
智能防爆执行器组合，具有零泄漏、启闭可靠、智能显示、防爆等级高的特点，特别适合石油化工、天然气、市政给排水等行业的大口径管道关键控制点
-
适配场景：石油化工易燃易爆介质管道、天然气长输管线、城市给排水主管网、污水处理厂进出水总管、热电厂循环水管道、冶金钢铁循环水系统
二、型号与实拍标识精准解读
1.完整型号含义
|
型号字符
|
对应含义
|
|
|
D
|
阀门类型：蝶阀
|
|
|
9
|
驱动方式：电动驱动
|
|
|
4
|
连接形式：法兰连接
|
|
|
3
|
结构形式：双偏心结构
|
|
|
H
|
硬密封材质
|
|
|
10
|
公称压力：PN10（1.0MPa）
|
|
|
C
|
阀体材质：WCB优质碳素钢铸件
|
|
|
DN700
|
公称通径：700mm（28寸）
|
|

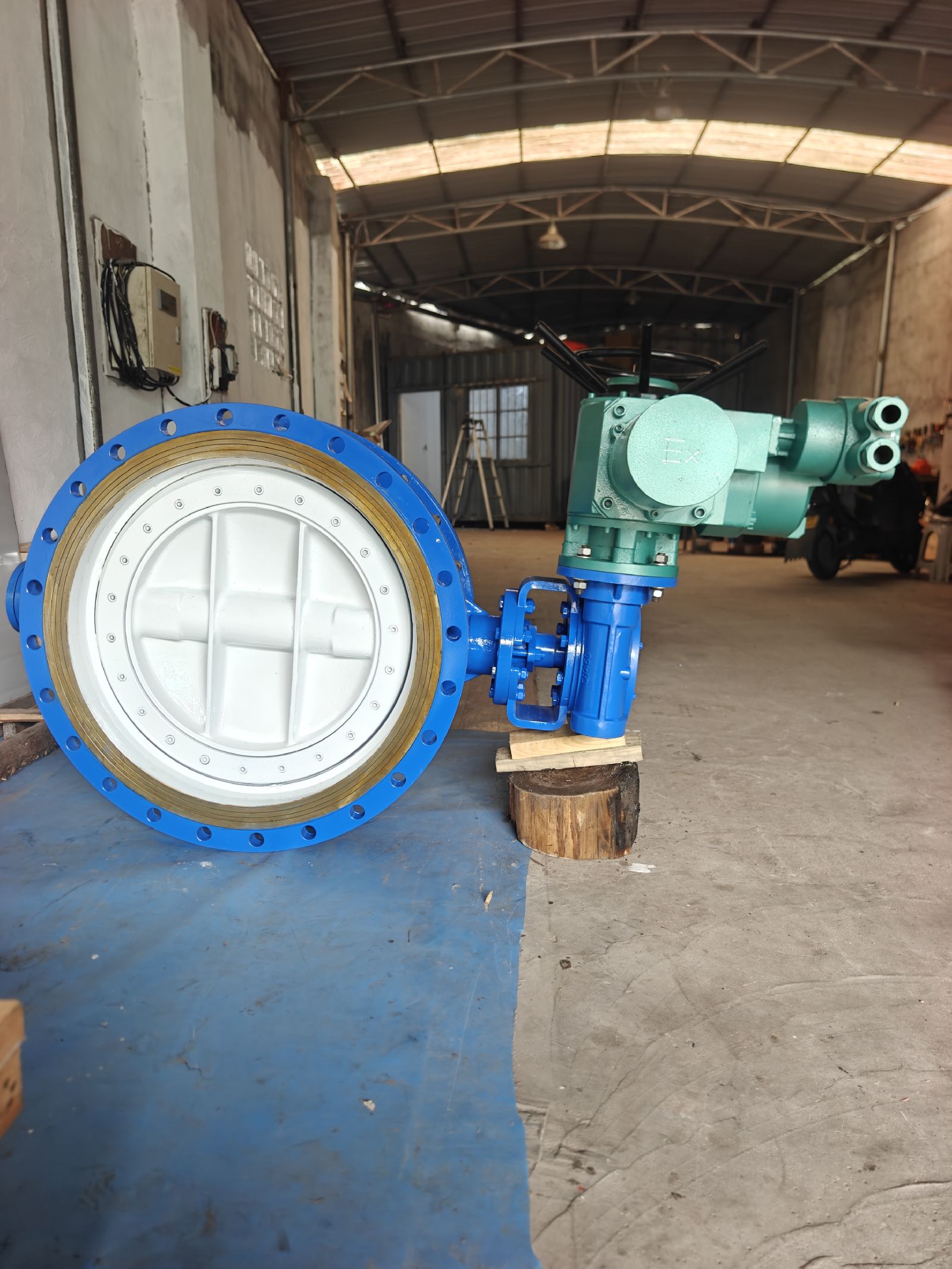

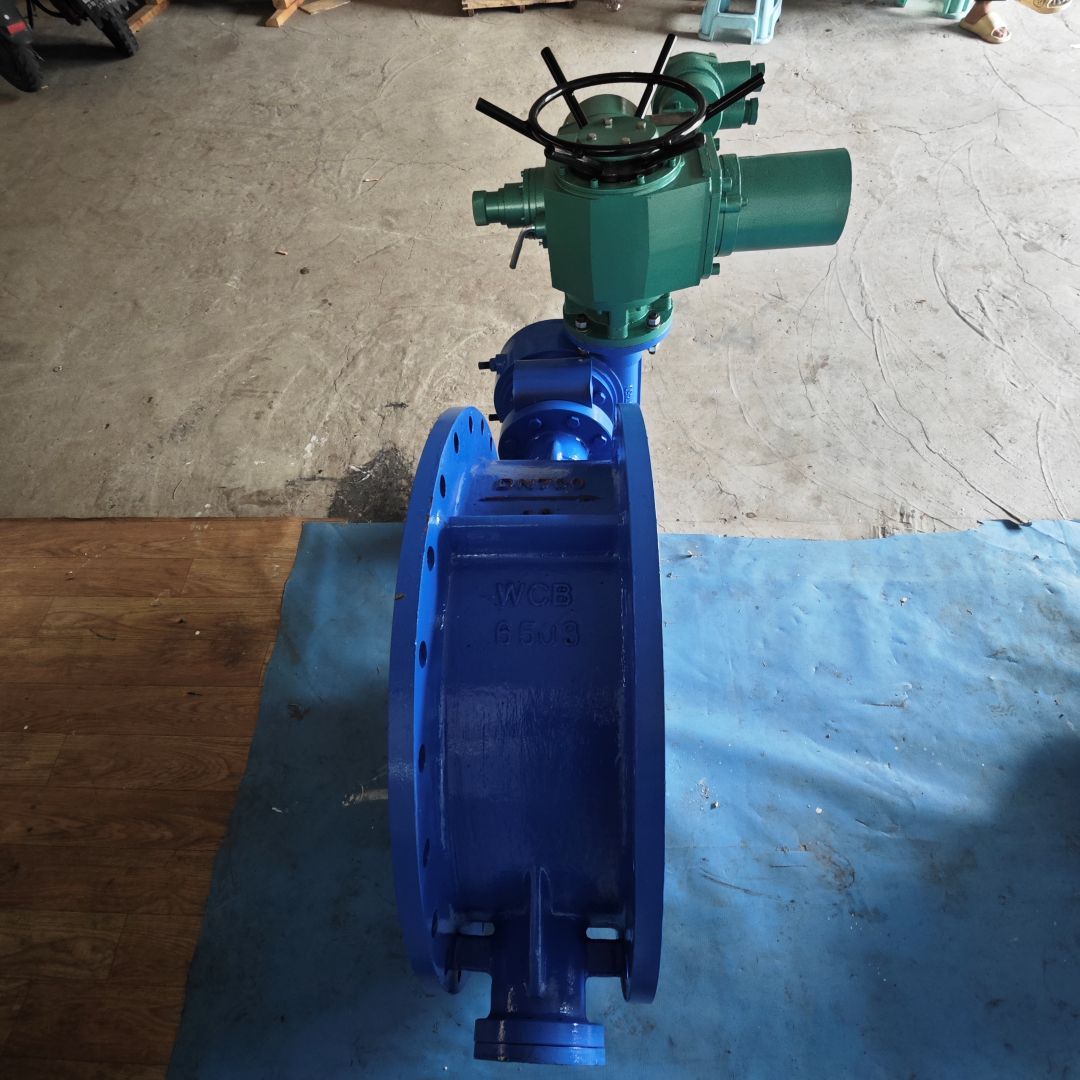

2.实拍部件标识说明（对应图片）
|
标识
|
对应含义
|
|
6000Nm
|
减速箱额定输出扭矩：6000N?m（全压差启闭安全余量≥40%）
|
|
OPEN/CLOSE
|
阀门启闭方向指示（箭头指向为阀门转动方向）
|
|
QDX3-7
|
蜗轮减速箱型号（镜像铸字，实拍为背面视角）
|
|
绿色防爆外壳
|
执行器防爆等级：ExdIIBT4，可在1区、2区易燃易爆危险场所使用
|
|
液晶显示屏
|
实时显示阀门开度百分比、运行状态、故障代码
|
|
黑色旋钮
|
现场/远程控制切换+就地操作旋钮
|
|
红色按钮
|
紧急停止按钮，按下后立即切断电机电源
|
|
顶部手轮
|
断电应急手动操作机构，顺时针关阀，逆时针开阀
|
|
侧面双防爆接线口
|
左侧为电源进线口，右侧为控制信号进线口
|
三、核心产品结构与特征
1.ZB60智能防爆电动执行器+QDX3-7蜗轮减速箱组合
-
采用分体式驱动设计，多回转防爆电动执行器通过蜗轮减速箱将扭矩放大至6000N?m，满足DN700硬封蝶阀全压差启闭要求
-
执行器内置高性能微处理器，支持4-20mA模拟量调节和开关量控制，自带4-20mA阀位反馈和无源触点状态反馈
-
具备智能自诊断功能，可自动检测过力矩、过热、缺相、电机故障等，并在液晶屏上显示故障代码
-
支持就地操作和远程控制两种模式，通过旋钮一键切换，紧急情况下可按下红色急停按钮立即停止运行
-
蜗轮减速箱采用高精度硬齿面齿轮传动，传动效率高、噪音低、使用寿命长，内置大容量齿轮油，免维护周期长
2.高强度防腐阀体与蝶板
-
阀体采用优质WCB碳素钢整体精密铸造，壁厚均匀，强度高，承压能力强
-
阀体和蝶板表面均采用环氧树脂静电喷涂工艺，厚度≥200μm，防腐蚀、防结垢、不滋生细菌，符合饮用水卫生标准
-
阀杆采用整体锻造2Cr13不锈钢，表面氮化处理，硬度高、耐磨损、耐腐蚀
-
阀杆采用双重填料密封（柔性石墨+聚四氟乙烯），密封性能好，无外泄漏
四、完整技术参数表
1.阀门本体参数
|
项目
|
标准参数
|
|
公称通径
|
DN700
|
|
公称压力
|
PN10（1.0MPa）
|
|
阀体材质
|
WCB优质碳素钢
|
|
蝶板材质
|
WCB铸钢+环氧树脂喷涂
|
|
阀杆材质
|
2Cr13不锈钢（氮化处理）
|
|
适用介质
|
水、污水、海水、空气、煤气、天然气、油品
|
|
工作温度
|
-20℃~+80℃
|
|
允许压差
|
≤1.0MPa（全压差）
|
|
泄漏等级
|
ANSIClassVI级（零泄漏）
|
|
流量特性
|
近似等百分比特性
|
2.驱动装置参数
|
项目
|
标准参数
|
|
电动执行器型号
|
ZB60-24/380（智能防爆型）
|
|
减速箱型号
|
QDX3-7
|
|
额定输出扭矩
|
6000N·m
|
|
输出转速
|
1r/min（输出端）
|
|
90°启闭时间
|
约90秒
|
|
电源电压
|
AC380V50Hz
|
|
电机功率
|
3.0kW
|
|
防爆等级
|
ExdIIBT4
|
|
防护等级
|
IP67
|
|
控制方式
|
开关量控制/4-20mA模拟量调节
|
|
反馈信号
|
4-20mA开度反馈+无源触点（全开、全关、故障）
|
|
手动操作
|
顶装式手轮
|
